シース熱電対の特徴
応答速度が速い
極細管に仕上げられており、熱電対自体の熱容量が極めて小さいため、わずかな温度変化に対しても応答の遅れがありません。
優れた耐震・耐衝撃性
シースと素線間に絶縁物が高密度に充填されているため、機械的強度があります。
シース外径が細い
仕上がり外径が0.25～8.0mmと非常に細く、小さな被測定物にも容易に取り付けられます。
幅広い測温範囲
-200℃~1400℃までの温度測定が可能です。
フレキシビリティー
シース外径が細く、完全に焼鈍されているため、シース外径の3倍Rまで曲げられます。
シース熱電対の型式（一般的な型式）

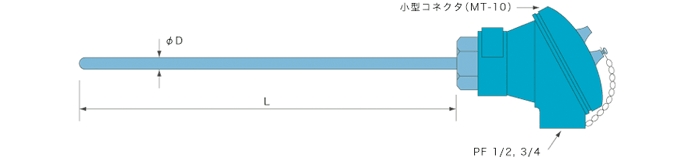

T14型（基本型式）

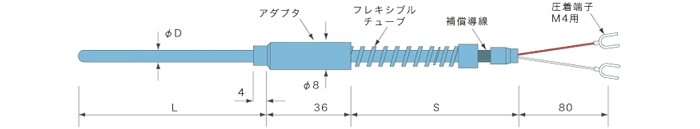

T35型

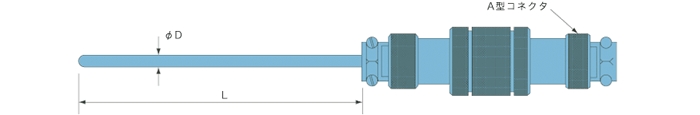

T40型

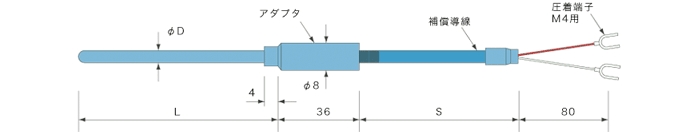

T90型
T96型
＊（）内は型式記号です。
＊アダプター径：シース外径φ8.0の場合、アダプター径はφ10となります。
シース熱電対のパーツ各種

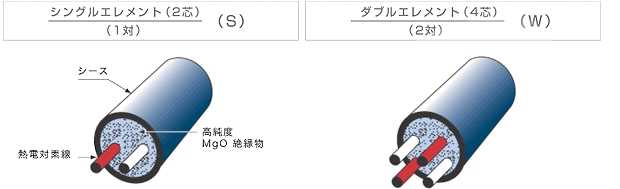

エレメント
シース外径
0.25（W）、0.3（X）、0.5（Y）、0.65（Z）、
1.0（A）、1.6（B）、2.3（C）、3.2（D）、6.4（F）、8.0（G）
＊PRについては1.6φ、3.2φのみ製作しております。
素線種類
K TC（K）、E TC（E）、J TC（J）、T TC（T）、R TC（R）
側温接点
シールタイプ JUNCTION6
露出型で、先端がエポキシ系樹脂で防湿シールされており、最高100℃までの高湿度の雰囲気の使用に適します。
接地タイプ JUNCTION8
シースの先端に溶接された接地型。応答速度が速いのが特徴ですが、電気的誘導障害のあるところでの使用には適しません。
シールしていないタイプ JUNCTION7
JUNCTION6のエポキシ樹脂のシールを取り除いたもので、高温乾燥の雰囲気中の使用に適します。
非接地タイプ JUNCTION９
接地型に比べ、応答速度は劣りますが、測温対象物に制御されることがなく、電気的誘導障害についても保護されることが特徴です。
シース材質
SUS316（C）、SUS310S（D）、SUS347（F）、NCF600（B）、PR10%（R）
＊R TCについてはNCF600、PR10%のみ製作しております。
補償導線種類
EXA（EXA）、EXB（EXB）、EXC（EXC）、EXD（EXD）
【EXAMPLE】
T35型、シース長さ1m、シース径1.6mmφ、素線種類K、接点接地タイプ、シース材質 SUS316、補償導線長さ3m、補償導線種類EXB
T35-1000（mm） BK8C-3（mm） EXB-SorW.

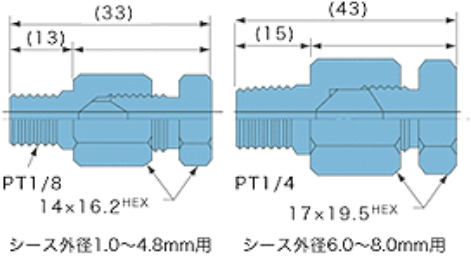

付属部品 コンプレッションフィッティング
熱電対の挿入長さを任意に調節できる取り付けネジです。
TYPE 5002（材質 SUS304）
TYPE 5008（材質 SUS304）
| PT | R | h | L | B×C |
|---|---|---|---|---|
| 1/8 | 10 | 6 | 16 | 14×16.2 |
| 1/4 | 15 | 8 | 23 | 17×19.5 |
| 1/2 | 20 | 13 | 33 | 24×27.7 |
| 3/4 | 22 | 16 | 38 | 32×37 |
TYPE 5009（材質 SUS304）
| PT | R | h | L | B×C |
|---|---|---|---|---|
| 1/8 | 10 | 6 | 16 | 14×16.2 |
| 1/4 | 15 | 8 | 23 | 17×19.6 |
| 1/2 | 20 | 13 | 33 | 24×27.2 |
| 3/4 | 22 | 16 | 38 | 32×37 |
被覆熱電対
軽量で柔軟性があり、機械強度に優れて手軽に使用できる熱電対として、熱電対素線に直接絶縁被覆を施した被覆熱電対があります。絶縁被覆材料として、ビニール、ガラス、フッ素樹脂、セラミックなどがあり、測定する温度により使い分けられます。
